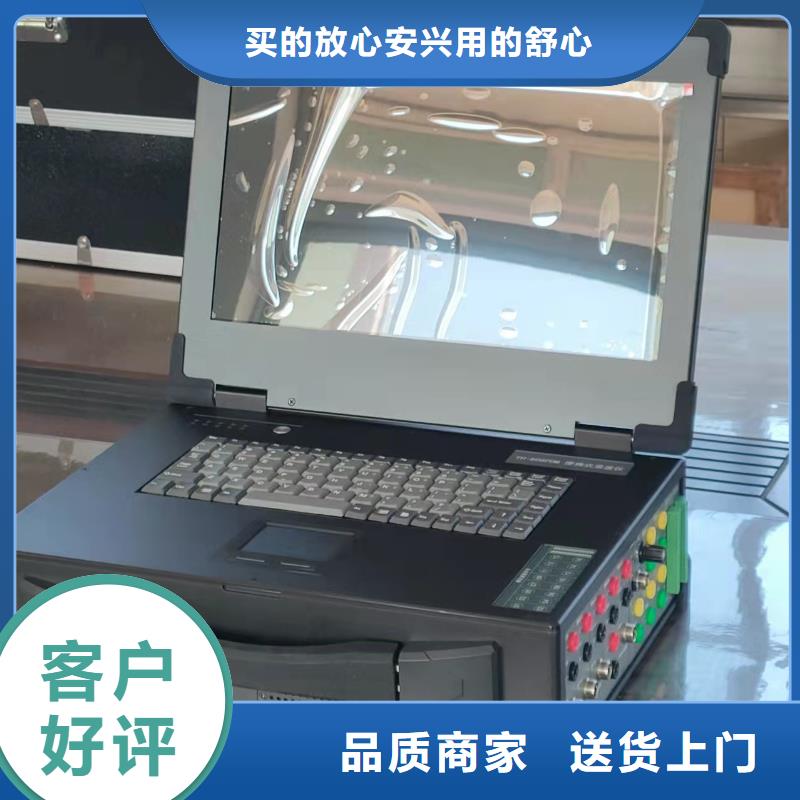

SOE测试仪 仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析，谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，

SOE测试仪输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1 DO-16A 开关量输出通道16 26 DO-8B 开关量输出通道82 DO-15A 开关量输出通道15 27 DO-7B 开关量输出通道73 DO-14A 开关量输出通道14 28 DO-6B 开关量输出通道64 DO-13A 开关量输出通道13 29 DO-5B 开关量输出通道55 DO-12A 开关量输出通道12 30 DO-4B 开关量输出通道46 DO-11A 开关量输出通道11 31 DO-3B 开关量输出通道37 DO-10A 开关量输出通道10 32 DO-2B 开关量输出通道28 DO-9A 开关量输出通道9 33 DO-1B 开关量输出通道19 NC 空 34 NC 空10 DO-8A 开关量输出通道8 35 AI＋ 11 DO-7A 开关量输出通道7 36 GNDA 12 DO-6A 开关量输出通道6 37 AO- 13 DO-5A 开关量输出通道5 38 NC 空14 DO-4A 开关量输出通道4 39 NC 空15 DO-3A 开关量输出通道3 40 DC14V 16 DO-2A 开关量输出通道2 41 DI_B 17 DO-1A 开关量输出通道1 42 GND_232 18 DO-16B 开关量输出通道16 43 DC5V 19 DO-15B 开关量输出通道15 44 DC5V 20 DO-14B 开关量输出通道14 45 NC 空21 DO-13B 开关量输出通道13 46 DI_A 22 DO-12B 开关量输出通道12 47 RXD_232 23 DO-11B 开关量输出通道11 48 TXD_232 24 DO-10B 开关量输出通道10 49 NC 空25 DO-9B 开关量输出通道9 50 NC 空4、本地开关信号输出等效电气图二、本地开关信号发生器（SOE测试）

SOE测试仪这样，一共有32个输出通道，任意相邻通道之间的触发间隔时间是严格一致的。2-1-2、附近输出插座（DB37）上的接线排列如下线号1，202，213，224，235，246，257，268，27通道Q1Q2Q3Q4Q5Q6Q7Q8线号9，2810，2911，3012，3113，3214，3315，3416，35通道Q9Q10Q11Q12Q13Q14Q15Q162-1-3、附近根据不同SOE系统类型，TH-32AD的输出接线方式为使用通用连接电缆将触发输出引接到SOE的DI接线端子上。这种电缆一端为DB37插头，另一端为16个独立的接线端头。连接时先从SOE机柜的DI端子上撤下来自现场的信号输入线，然后将来自TH-32AD的触发输出线按顺序依次连接到SOE接线端子上。如下图A所示。2-1-4、附近输出电缆连接完毕后还应将AC电源线连接到AC220V电源上。2-2、附近测试步骤2-2-1、附近首先开TH-32AD电源，然后按显示屏幕上的提示设置时基（触发间隔时间）2-2-2、附近按“触发”键，观察TH-32AD面板上的输出指示灯应被依次点亮，按任意键，或5秒后所有通道的触发被自动复归，指示灯全部熄灭。在这一过程中，SOE输入模板的状态指示灯应与TH-32AD的输出通道指示灯的亮灭变化相一致。这表明所有通道均可被正确触发和复归。否则应检查相应通道的接线是否存在问题。2-2-3、附近确认所有已连接到TH-32AD通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；启动TH-32AD触发输出（触发后TH-32AD可在约5秒后自动复归所有通道）。2-2-4、附近比对SOE系统对触发通道的时间记录和实际连接到TH-32AD的DI通道顺序，分析SOE系统的记录是否准确。
